雙軸撕碎機工作原理和結構：
1.工作原理
雙軸撕碎機的主要工作部件是兩根水平六角軸上平行安裝的兩個作相對轉動的刀輥。當物料進入破碎腔被刀輥上的刀片上的刀爪卡住，對物料進行剪切擠壓，并蕞終通過兩刀輥間的縫隙進人排料斗，通過調節刀爪尺寸和寬度可以調整大小即可改變排料粒度。
2.設備結構

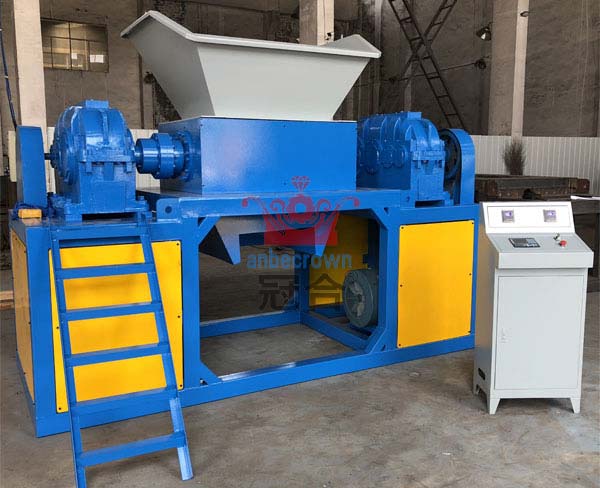

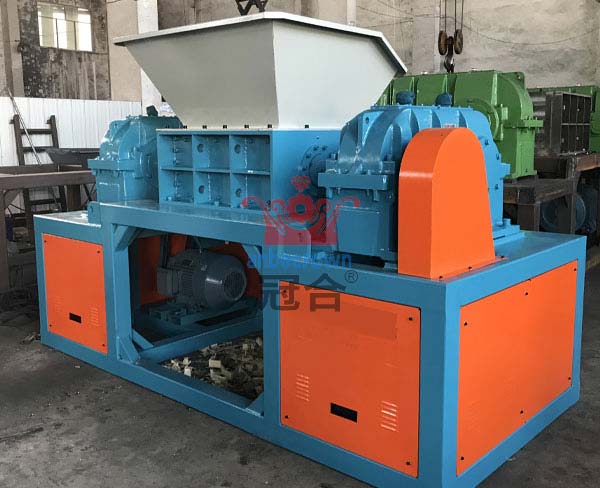

雙軸撕碎機通常分為設備工作臺、進料斗、撕碎箱體、減速機電機等動力裝置、傳動機構等部分構成：
(1)工作臺。主要包括給主機支撐架、護欄、工作平臺等構成，用于方便工作人員操作，設備觀察等；

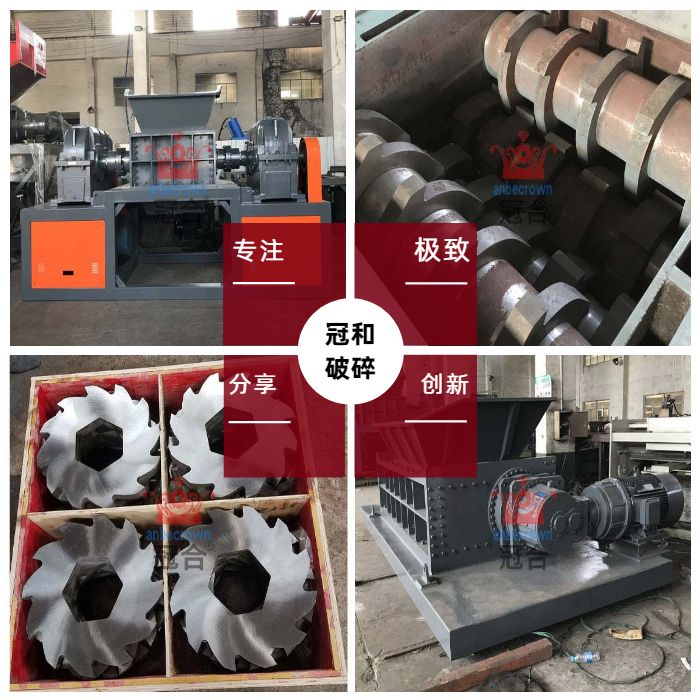

(2)撕碎箱體。撕碎箱體是設備的核心工作部分，箱體內部安裝了兩條對向轉動的六邊軸，刀軸上安裝有多角刀片，刀片與刀片之間通過軸套進行分隔，刀具內孔為六邊形，與刀軸契合，保證撕碎作業中不會打滑，刀片的寬度決定了物料的撕碎大小，在撕碎箱體上安裝了定刀結構，與動刀共同作用撕碎物料；
(3)動力結構。雙軸撕碎機采用大扭矩電機提供動力，通過皮帶將動力輸送給減速機，減速機經過降速增加扭矩，大大提供設備撕碎粒度；
(4)動力傳動機構。設備動力傳遞結構包括皮帶、皮帶輪、減速機鏈輪、刀軸軸承盒等結構。
